    Tabletop Workstation

    DVID-T-Series_Optical-Breadboard-Top-Plate
    Optical Breadboard Top Plate
    DVID-T-Series_Stainless-Steel-Plate
    Stainless Steel Plate
    이전
    다음
    • Overview
    • Features
    • Performance
    • Specifications
    • Order


    DVID-T 시리즈는 작고 가벼운 측정 장비들을 사용하기에 적합한 탁상용 공압식 제진대입니다.
    공압 제진 시스템으로 이루어져 있으며, 테이블 위에 설치하여 간편하게 사용할 수 있습니다.
    사용자의 용도에 따라 stainless steel 상판 또는 optical breadboard 상판을 선택할 수 있습니다.



    1. 휴대성이 편리한 디자인

      특수하게 설계 제작된 소형 공압식 아이솔레이터를 사용하였으며, 소형, 경량구조로 되어 있습니다. 기존 테이블위에 설치가 용이하여 제진대를 쉽게 이동시키고 설치할 수 있습니다.

    2. 고감쇠 상판

      일반형 상판의 표면은 스테인리스 스틸 라미네이팅 구조로 되어 있으며, 브레드보드형의 상판은 M6 탭홀이 있어서 소형 레이저 연구나 광학실험용으로 사용하기 편리합니다.

    3. 자동 수평 조절

      세 개의 레밸링 밸브를 사용하여 자동으로 수평을 유지해 줍니다.




    Construction
    Top Plate Optical Breadboard / Stainless Steel
    Performance
    Isolation System Pneumatic Isolation
    Isolator Type ISO-B2
    Vertical Resonant Frequency 7.0 - 8.0 Hz
    Vertical Vibration Isolation at 20 Hz 80 – 90%
    Maximum Load Capacity 150kg
    Automatic Leveling Yes
    Leveling Repeatability Standard Leveling Valve = ±1.0 mm
    Required Air Supply 3 - 5kg/cm² nitrogen or compressed air

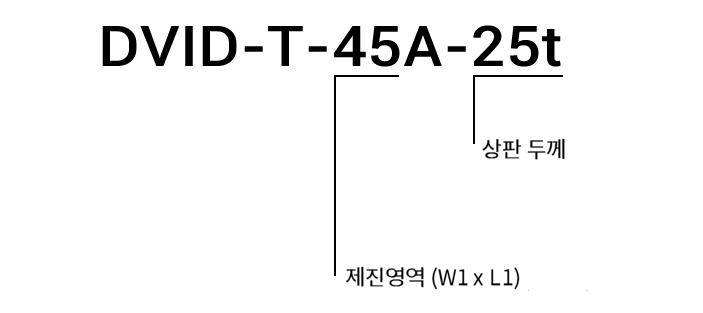

    Ordering Information

    DVID-T-Ordering-Information

    DVID-T-Ordering

    Ordering Chart (Stainless Steel Type)

    Model No. Vibration Isolated Area (W1 x L1) Dimensions WxDxH(mm) Weight (kg)
    DVID-T-45A 400 x 500 432 x 532 x 84 50
    DVID-T-56A 500 x 600 532 x 632 x 84 65
    DVID-T-66A 600 x 600 632 x 632 x 84 70
    DVID-T-86A 800 x 600 832 x 632 x 84 80

    Ordering Chart (Optical Breadboard Type)

    Model No. Vibration Isolated Area (W1 x L1) Dimensions WxDxH(mm) Weight (kg)
    DVID-T-45A-25t 400 x 500 432 x 532 x 97 45
    DVID-T-56A-25t 500 x 600 532 x 632 x 97 60
    DVID-T-66A-25t 600 x 600 632 x 632 x 97 65
    DVID-T-77A-25t 700 x 700 732 x 732 x 97 70
    DVID-T-86A-25t 800 x 600 832 x 632 x 97 75
    DVID-T-88A-25t 800 x 800 832 x 832 x 97 78
    DVID-T-45A-50t 400 x 500 432 x 532 x 122 50
    DVID-T-56A-50t 500 x 600 532 x 632 x 122 65
    DVID-T-66A-50t 600 x 600 632 x 632 x 122 70
    DVID-T-77A-50t 700 x 700 732 x 732 x 122 75
    DVID-T-86A-50t 800 x 600 832 x 632 x 122 80
    DVID-T-88A-50t 800 x 800 832 x 832 x 122 83
