공압식 서포트
(Tie-Bars and Casters)
이전
다음
- Overview
- Features
- Performance
- Specifications
- Options & Accessories
- Order
- Resources
진동을 제어 시켜주는 광학테이블 서포트 설계에 있어 가장 중요한 부분은 고유진동수를 최대한 낮추며 주변 진동이
상판으로 전달되어 실험 장비를 방해하지 못하도록 하는 것입니다. 대일시스템의 광학테이블 서포트는 두 개의 챔버
구조로 낮은 주파수 대역의 진동을 효율적으로 제어하고 뛰어난 댐핑(damping)을 구현합니다.
듀얼 챔버 디자인 - 월등한 댐핑 & 제진성능
대일시스템의 공압식 아이솔레이터는 두 개의 챔버 구조로 광학테이블에 전해지는 진동을 효율적으로 감쇠시킵니다.
첫 번째 챔버는 에어 챔버로 다이아후램에 의해 실링되어 있으며, 내부의 피스톤이 공기압에 의해 상판을 지지하도록
합니다. 이 에어챔버는 가능한 작게 설계되는데 이는 아이솔레이터의 고유진동수를 최대한 낮추어서 저주파의 진동을
제어 하기 위함 입니다. 두 번째 챔버는 댐핑챔버로 오리피스를 통해 에어챔버와 연결됩니다. 에어챔버가
복원력(restoring force)을 생성하기 때문에, 댐핑챔버로 들어가는 압축공기와 오리피스는 공기중의 진동을 소멸시켜
전체적인 시스템의 진동을 근본적으로 감쇠시키며 시스템의 안정을 도모합니다.
자동 수평 유지 - 레밸링 밸브
세 개의 양방향 수평밸브 시스템은 광학 테이블의 수평을 유지시키고 공기압식 아이솔레이터 내부의 압축공기량을 조절하면서 시스템을 안정시킵니다. 대일시스템의 수평 밸브는 시스템의 수평 상태를 자동으로 유지시키며, 레벨링 반복정밀도(leveling repeatability) +/- 0.05 mm부터 +/- 1.0 mm까지 다양한 사양의 레벨링밸브를 이용 가능합니다.
적재용량에 따른
다양한 아이솔레이터 사이즈
대일시스템은 적재용량 200kg부터 3000kg까지의 다양한 사양의 공기압식 아이솔레이터를 제공합니다. 먼저 광학테이블 위에 설치될 장비의 무게를 정확히 파악한 후 그에 가장 적합한 사양의 아이솔레이터를 선정합니다.
10 Hz 에서 80% – 99% 제진성능
| Vibration Isolation System | Pneumatic Isolation System | ||||||||||||
| Resonant Frequency | 1.2–1.7 Hz | ||||||||||||
| Vibration Isolation at 10 Hz | 80–99% | ||||||||||||
| Maximum Load Capacity | 100–3000 kg | ||||||||||||
| Automatic Leveling | Yes | ||||||||||||
| Accuracy of Leveling Repeatability | ±1.0 mm for Standard Leveling Valve ±0.05 mm for Precision Leveling Valve |
||||||||||||
| Height Adjustement | ±20 mm | ||||||||||||
| Required CDA | 4–6 bar | ||||||||||||
Options
Pneumatic Support - Self-Standing Type
Rigid Support with Tie-Bars & Casters
Rigid Support - Self-Standing Type
Accessories
DOTS - Overhead Shelf
DOTE - Table Enclosure
</>
Joined Table
DCB - Clean Booth
DB - Dark Booth
DAC-30 - Air Compressor
Related Products
Scientific Grade Optical Table Top
Research Grade Optical Table Top
Non-magnetic Stainless Steel Optical Table Top

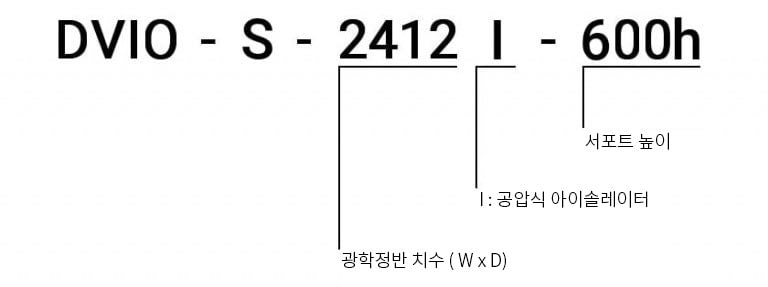

Ordering Information
4 Post with Tie-Bar
6 Post with Tie-Bar
Ordering Chart
| Model No. | Dimensions (A x B x h)(mm) | Cross Section (K)(mm) | Isolator Size | Maximum Payload capacity (kg) | Number of Isolators |
|---|---|---|---|---|---|
| DVIO-S-0906I-h | 750 x 450 x h | 100 | ISO-S | 300 | 4 |
| DVIO-S-1006I-h | |||||
| DVIO-S-0975I-h | 750 x 650 x h | 100 | ISO-S | 300 | 4 |
| DVIO-S-1075I-h | |||||
| DVIO-S-0909I-h | 750 x 750 x h | 100 | ISO-S | 300 | 4 |
| DVIO-S-0910I-h | |||||
| DVIO-S-1009I-h | |||||
| DVIO-S-1010I-h | |||||
| DVIO-S-1206I-h | 900 x 450 x h | 100 | ISO-S | 300 | 4 |
| DVIO-S-1209I-h | 900 x 750 x h | 100 | ISO-S | 300 | 4 |
| DVIO-S-1210I-h | |||||
| DVIO-S-1212I-h | 900 x 900 x h | 100 | ISO-S | 300 | 4 |
| DVIO-S-1212I-h | 900 x 900 x h | 125 | ISO-M | 500 | 4 |
| DVIO-S-1275I-h | 900 x 600 x h | 100 | ISO-S | 300 | 4 |
| DVIO-S-1506I-h | 1150 x 450 x h | 100 | ISO-S | 300 | 4 |
| DVIO-S-1806I-h | |||||
| DVIO-S-1509I-h | 1150 x 750 x h | 125 | ISO-M | 500 | 4 |
| DVIO-S-1510I-h | |||||
| DVIO-S-1809I-h | |||||
| DVIO-S-2009I-h | |||||
| DVIO-S-2010I-h | |||||
| DVIO-S-1512I-h | 1150 x 900 x h | 125 | ISO-M | 500 | 4 |
| DVIO-S-1812I-h | |||||
| DVIO-S-2012I-h | |||||
| DVIO-S-1512I-h | 1150 x 900 x h | 150 | ISO-L | 1000 | 4 |
| DVIO-S-1812I-h | |||||
| DVIO-S-2012I-h | |||||
| DVIO-S-1515I-h | 1150 x 1150 x h | 150 | ISO-L | 1000 | 4 |
| DVIO-S-1815I-h | |||||
| DVIO-S-2015I-h | |||||
| DVIO-S-1575I-h | 1150 x 600 x h | 100 | ISO-S | 300 | 4 |
| DVIO-S-2409I-h | 1400 x 700 x h | 150 | ISO-L | 1000 | 4 |
| DVIO-S-2410I-h | |||||
| DVIO-S-2412I-h | 1400 x 900 x h | 150 | ISO-L | 1000 | 4 |
| DVIO-S-2415I-h | 1400 x 1150 x h | 150 | ISO-L | 1000 | 4 |
| DVIO-S-3009I-h | 1600 x 700 x h | 150 | ISO-L | 1000 | 4 |
| DVIO-S-3010I-h | |||||
| DVIO-S-3012I-h | 1800 x 900 x h | 150 | ISO-L | 1500 | 6 |
| DVIO-S-3012I-h | 175 | ISO-P | 2000 | 4 | |
| DVIO-S-3015I-h | 1800 x 1150 x h | 150 | ISO-L | 1500 | 6 |
| DVIO-S-3015I-h | 1600 x 1150 x h | 175 | ISO-P | 2000 | 4 |
| DVIO-S-3612I-h | 2100 x 900 x h | 150 | ISO-L | 1500 | 6 |
| DVIO-S-3615I-h | 2100 x 1150 x h | 150 | ISO-L | 1500 | 6 |
| DVIO-S-3615I-h | 1900 x 1150 x h | 175 | ISO-P | 2000 | 4 |
