    25, 50 그리고 100 mm 두께의 허니콤 브레드보드는 뛰어난 정적/동적 감성을 제공하여 광범위한 주파수 대역에서 상대 이동을 효율적으로 줄여주어 다양한 용도에 약속된 성능과 품질을 제공합니다.




    고강성 스틸 허니콤 코어구조
    (Steel Honeycomb Core)

    벌집모양의 허니콤 스틸 코어는 적층 구조로 되어 있어, 코어밀도를 높여 주었습니다.
    허니콤 비자성스테인래스스틸상판과 탄소강판의 하판사이에 특수한 접착수지로 본딩된
    샌드위치 구조로 되어 있어서, 타사 제품과 비교할 수 없는 뛰어난 정적/동적 강성을 제공합니다.


    Steel-Honeycomb-Core-Structure


    미세한 허니콤 코어 셀
    (Honeycomb Core Cell)

    대일시스템이 제작하는 광학정반의 코어는 밀도가3.2㎠ 높은 미세한 셀(cell) 사이즈로 이루어져 있어, 뛰어난 강성을 자랑합니다. 미세한 허니콤 적층구조로 탄성 계수(Elastic Selection Modulus)가 높고 광학정반의 고유진동수가 높아서 실험실 주변 환경진동에 영향을 받지 않고 외란에 의한 변위량이 적습니다.


    previous arrow
    next arrow
    previous arrownext arrow
    Slider


    ​이물질 방지컵

    모든 마운팅홀(mounting holes) 내부에 나일론컵을 부착시켜, 실험중 화학물질이나 이물질등이 정반내부로 유입되는 것을 막아주며, 클린룸에서 사용할 수 있는 구조로 되어있습니다.



    previous arrow
    next arrow
    previous arrownext arrow
    Slider


    ​각종 실험기구 고정을 위한 마운팅 홀
    (Mounting Holes)

    광학테이블 상판의 표면을 섬세하게 샌딩 처리하여 청결하며, 빛의 반향을 방지하였습니다.
    또한 25mm 격자 간격으로 M6 탭홀이 뚫려 있어, 실험 시 고객의  실험기구를 고정하여 사용할 수 있습니다.


    Tapped-and-Clean-Surface



    본 compliance curve는 600 x 600 x 50 mm 광학 브레드보드를 측정한 것입니다.



    The-corner-compliance-was-measured-on-the-Research-Grade-Optical-Table-Top



    컴플라이언스 곡선은 광학정반의 동적강도(Dynamic stiffness)를 측정하는 방법중의 하나로 최소 공진주파수와 최대 공진크기에 대한 정보를 제공하며, 정반표면위에 위치하는 두개의 부품사이의 실제 상대운동을 계산하는데 사용됩니다. 즉 외력에 대하여 광학정반위의 어떤 문제가 얼마나 민감하게 움직이는지에 대한 척도입니다. 광학정반의 변위는 고주파일 수록 훨씬 적고 안정적이므로 최소 공진주파수는 높을 수록 좋고 컴플라이언스 값은 낮을 수록 좋습니다.

    컴플라이언스는 단위힘에 대한 물체의 변위량(μm/N)으로 나타냅니다.

    • 그러므로 광학정반은 강성이 높고 질량은 낮아야 하며
    • 컴플라이언스 곡선은 이상적인 강체에 가까울 수록 좋고
    • 공진 주파수는 최대한 높아서 진동원과 주파수가 겹치지 않아야 되며
      (실험식의 경우 50Hz 이하임)
    • 공진크기를 줄이고 외란(외력)을 빠르게 소멸시키기 위해 내부에 감쇠시스템을 가져야 합니다.
    • ​감쇠시스템은 외력에 의한 진동 에너지를 열로 바꾸어 빠르게 소멸시켜줍니다.

    광학테이블-컴플라이언스-식



    대일시스템의 Research grade 광학정반은 자체 감쇠능력의에 추가로 감쇠력을 높이는 특별한 혼합소재와 형상으로 구성된 감쇠시스템을 정반내부에 설치하여 공진크기를 흭기적으로 줄여서, 컴플라이언스 값이 낮고, 감쇠효과가 우수합니다.


    Construction
    Core steel honeycomb core structure, 0.25 mm thick foil
    Core Cell Size 2.9 cm²
    Core Shear Modulus 19339 kgf/cm² (275,000 psi)
    Surface Flatness ±0.1 mm over 600 x 600 mm area
    Top Skin 430 series ferromagnetic stainless steel, 4.0 mm thick
    Bottom Skin 4.5 mm thick steel
    Side Walls 2.0 mm thick steel plate with highly damped composite wood
    Mounting Holes M6-1.0
    Mounting Hole Grid 25 mm grid
    Mounting Hole Borders 37.5 mm
    Mounting Holes Sealing 21 mm deep clean cylindrical cap
    Damping: broadband damping
    Performance
    Optical Breadboard 600 x 600 x 50 mm
    Resonant Frequency 310 Hz
    Compliance 217n m/N


    Options



    Scientific Grade Optical Table Top

    Optical-Tabletop-SG-NEW-LEATHER-COVER2

    Research Grade Optical Table Top

    Research-Grade-Optical-Table-Top



    Non-magnetic Stainless Steel Optical Table Top

    Non-magnetic-Stainless-Steel-Optical-Table-Top



    Custom Optical Breadboards

    We offer customization of optical table tops to meet a variety of customers' needs.


    previous arrow
    next arrow
    previous arrownext arrow
    Slider


    Joined Optical Tables

    Joined-Optical-Tables1
    Joined-Optical-Tables2


    Accessories



    DOTS - Overhead Shelf

    DOTS-Overhead-Shelf

    DOTE - Table Enclosure

    DOTE-Table-Enclosure



    DCB - Clean Booth

    DCB-Clean-Booth

    DB - Dark Booth

    DB-Dark-Booth



    Faraday Cage

    Faraday-Cage

    DAC-30 - Air Compressor

    DAC-30-Air-Compressor



    Related Products



    Pneumatic Support with Tie-Bars & Casters

    Pneumatic-Support-with-Tie-Bars-and-Casters

    Pneumatic Support - Self-Standing Type

    Pneumatic-Support-Self-Standing-Type



    Rigid Support with Tie-Bars & Casters

    Rigid-Support-with-Tie-Bars-and-Casters

    Rigid Support - Self-Standing Type

    Rigid-Support-Self-Standing-Type




    Ordering Information

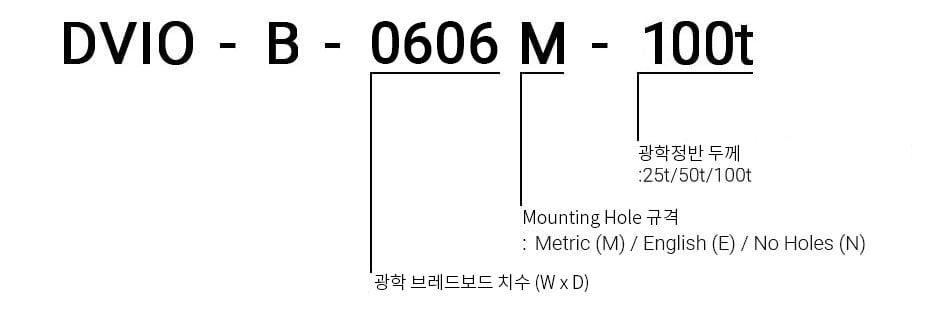

    Optical-Breadboard-Ordering-infomation



    Ordering Chart


    Model No. SIZE (L x W x H)mm Weights (kg)
    DVIO-B-0504M/E-25t 500 x 400 x 25 14
    DVIO-B-0603M/E-25t 600 x 300 x 25 13
    DVIO-B-0605M/E-25t 600 x 500 x 25 22
    DVIO-B-0606M/E-25t 600 x 600 x 25 25
    DVIO-B-0707M/E-25t 700 x 700 x 25 39
    DVIO-B-0806M/E-25t 800 x 600 x 25 34
    DVIO-B-0906M/E-25t 900 x 600 x 25 38
    DVIO-B-0907M/E-25t 900 x 700 x 25 47
    DVIO-B-0909M/E-25t 900 x 900 x 25 57
    DVIO-B-1006M/E-25t 1000 x 600 x 25 42
    DVIO-B-1007M/E-25t 1000 x 700 x 25 53
    DVIO-B-1206M/E-25t 1200 x 600 x 25 50
    DVIO-B-1207M/E-25t 1200 x 700 x 25 63
    DVIO-B-1209M/E-25t 1200 x 900 x 25 76
    DVIO-B-1509M/E-25t 1500 x 900 x 25 95

    Model No. SIZE (L x W x H)mm Weights (kg)
    DVIO-B-0504M/E-50t 500 x 400 x 50 17
    DVIO-B-0605M/E-50t 600 x 500 x 50 26
    DVIO-B-0606M/E-50t 600 x 600 x 50 31
    DVIO-B-0707M/E-50t 700 x 700 x 50 49
    DVIO-B-0806M/E-50t 800 x 600 x 50 42
    DVIO-B-0906M/E-50t 900 x 600 x 50 47
    DVIO-B-0907M/E-50t 900 x 700 x 50 59
    DVIO-B-0909M/E-50t 900 x 900 x 50 70
    DVIO-B-1006M/E-50t 1000 x 600 x 50 52
    DVIO-B-1007M/E-50t 1000 x 700 x 50 65
    DVIO-B-1009M/E-50t 1000 x 900 x 50 78
    DVIO-B-1010M/E-50t 1000 x 1000 x 50 87
    DVIO-B-1206M/E-50t 1200 x 600 x 50 63
    DVIO-B-1207M/E-50t 1200 x 700 x 50 78
    DVIO-B-1209M/E-50t 1200 x 900 x 50 94
    DVIO-B-1210M/E-50t 1200 x 1000 x 50 104
    DVIO-B-1212M/E-50t 1200 x 1200 x 50 125
    DVIO-B-1506M/E-50t 1500 x 600 x 50 78
    DVIO-B-1507M/E-50t 1500 x 700 x 50 98
    DVIO-B-1509M/E-50t 1500 x 900 x 50 117
    DVIO-B-1510M/E-50t 1500 x 1000 x 50 131
    DVIO-B-1512M/E-50t 1500 x 1200 x 50 157
    DVIO-B-1806M/E-50t 1800 x 600 x 50 94
    DVIO-B-1807M/E-50t 1800 x 700 x 50 117
    DVIO-B-1809M/E-50t 1800 x 900 x 50 141
    DVIO-B-1812M/E-50t 1800 x 1200 x 50 188
    DVIO-B-2010M/E-50t 2000 x 1000 x 50 174
    DVIO-B-2012M/E-50t 2000 x 1200 x 50 209

    Model No. SIZE (L x W x H)mm Weights (kg)
    DVIO-B-0707M/E-100t 700 x 700 x 100 69
    DVIO-B-0906M/E-100t 900 x 600 x 100 66
    DVIO-B-0907M/E-100t 900 x 700 x 100 82
    DVIO-B-0909M/E-100t 900 x 900 x 100 99
    DVIO-B-1006M/E-100t 1000 x 600 x 100 73
    DVIO-B-1007M/E-100t 1000 x 700 x 100 92
    DVIO-B-1009M/E-100t 1000 x 900 x 100 110
    DVIO-B-1010M/E-100t 1000 x 1000 x 100 122
    DVIO-B-1206M/E-100t 1200 x 600 x 100 88
    DVIO-B-1207M/E-100t 1200 x 700 x 100 110
    DVIO-B-1209M/E-100t 1200 x 900 x 100 132
    DVIO-B-1210M/E-100t 1200 x 1000 x 100 146
    DVIO-B-1212M/E-100t 1200 x 1200 x 100 176
    DVIO-B-1507M/E-100t 1500 x 700 x 100 137
    DVIO-B-1509M/E-100t 1500 x 900 x 100 165
    DVIO-B-1510M/E-100t 1500 x 1000 x 100 183
    DVIO-B-1512M/E-100t 1500 x 1200 x 100 220
    DVIO-B-1807M/E-100t 1800 x 700 x 100 165
    DVIO-B-1809M/E-100t 1800 x 900 x 100 198
    DVIO-B-1812M/E-100t 1800 x 1200 x 100 264
    DVIO-B-2010M/E-100t 2000 x 1000 x 100 244
    DVIO-B-2012M/E-100t 2000 x 1200 x 100 293
    DVIO-B-2409M/E-100t 2400 x 900 x 100 264
    DVIO-B-2410M/E-100t 2400 x 1000 x 100 293
    DVIO-B-2412M/E-100t 2400 x 1200 x 100 351
